圆柱螺旋弹簧的画法
发布日期:2018-07-27

 圆柱螺旋弹簧的画法

1.圆柱螺旋弹簧画法规定圆柱螺旋弹簧的真实投影比较复杂,为了

画图方便,国家标准“弹簧画法”(GB4459484)中作了如下规定:

1)在平行于螺旋弹簧轴线的投影面的视图中,其各圈的轮廓应画成直线。
2)螺旋弹簧均可画成右旋,但左旋螺旋弹簧必须注出旋向“左”字。
3)螺旋压缩弹簧,如要求两端圈并紧且磨平时,不论支承圈的圈数多少和未

端贴紧情况如何,均按图所示的形式绘制。
4)有效圈在四圈以上的螺旋弹簧中间部分可以省略,圆柱螺旋弹簧中间

部分省略后,允许适当缩短图形的长度

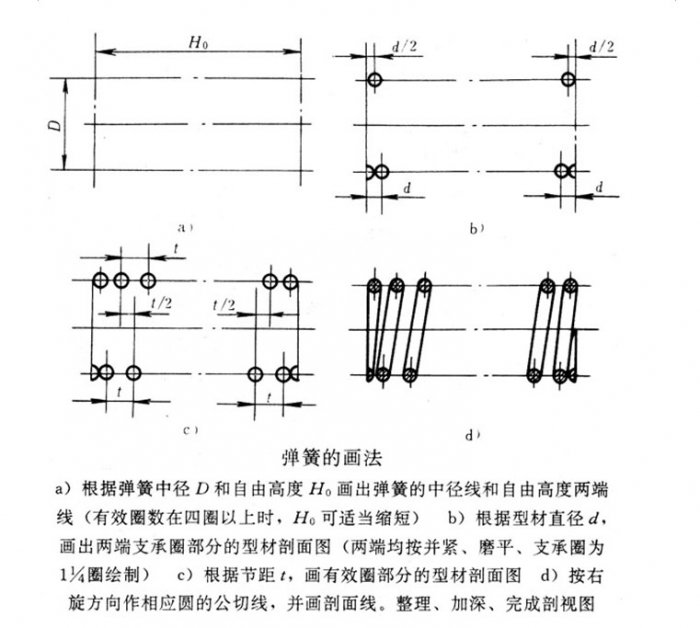

2.圆柱螺旋弹簧画法abc所示分别为圆柱螺旋压缩弹簧的三种表示法:视图、剖视图和示意图。下图则示出了圆柱螺旋压缩弹簧剖视图的具体画图方法和步骤。a

上图

当需要画成外形视图时,前三步的画法与上述剖视图的画法相同,第四步按右旋方向作相应圆的外公切线,见下图

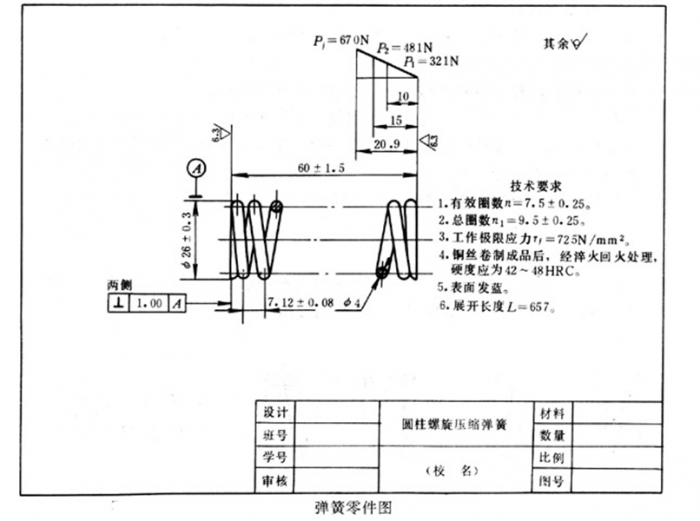

3.弹簧零件图 下图所示为圆柱螺旋压缩弹簧的零件图。弹簧零件图上除了画出必要的视图外,一般还应包括如下内容:(1)标注弹簧的参数。弹簧的参数应直接标注在图形上,当直接标注有困难时可在“技术要求”中说明。
2)表明弹簧的机械性能,一般用图解方式表示弹簧的力学性能,圆柱螺旋压缩弹簧和拉伸弹簧的力学性能曲线均画成直线,标注在主视图上方,并用粗实线绘制。
3)当某些弹簧只需给定度要求时,允许不画机械性能图,而在“技术要求”中说明刚度要求。

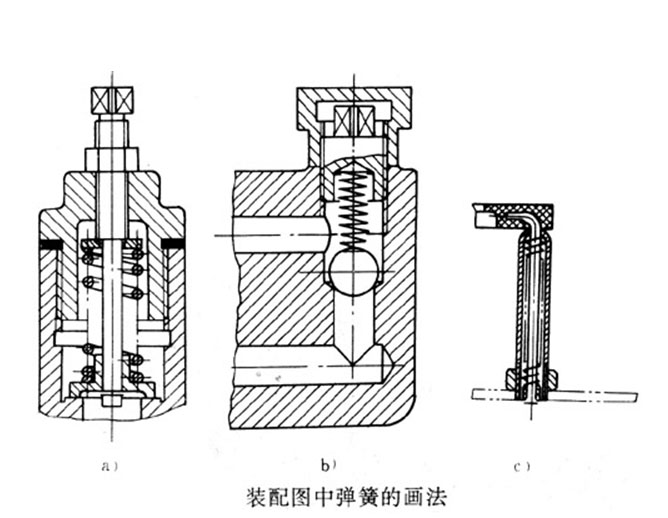

4.装配图中弹簧的画法1)被弹簧挡住的结构一般不画出,可见部分从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起,见图a
2)型材直径(或厚度)在图形上等于或小于2mm的螺旋弹簧(碟形弹簧、片弹簧),允许用示意图绘制,见图c
3)当弹簧被剖切时,剖面直径(或厚度)在图形上等于或小于2mm时,可用涂黑表示,见图b
